Lézervágás
CO₂ és szálas lézerrendszerek a burrmentes élekhez, valamint ±0,05 mm dimenziós pontossághoz acélon, alumíniumon és rézen.
A precíziós megmunkálás számítógépes numerikus vezérlő (CNC) gépeket használ fém vagy nem fém anyagok vágására, megfúrására és fúrására. Lehetővé teszi összetett felületek és nagy pontosságú alkatrészek gyártását magas automatizálással, pontossággal és hatékonysággal.
1Szett

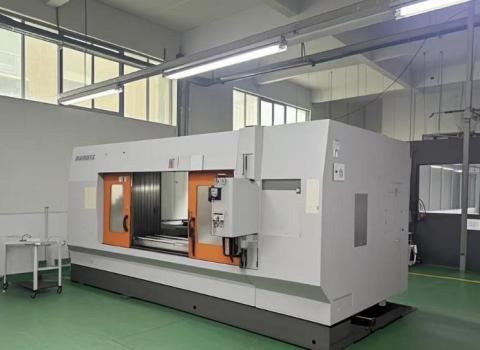

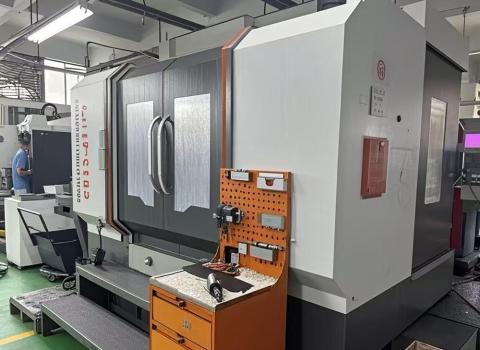

5 tengelyes megmunkáló központok
2Szett
4tengelyes megmunkáló központok
2Szett

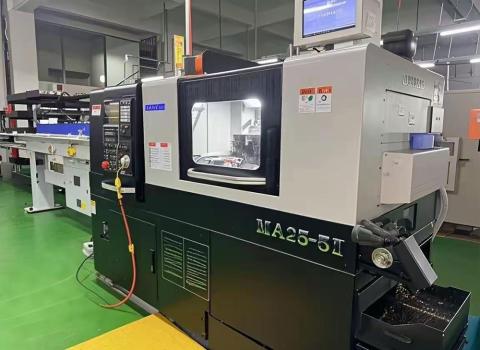

CNC esztergák
11Szett
CNC
| DeviceSpecification | |
| 5 tengelyes megmunkáló központok | φ2-φ26 |
| 4tengelyes megmunkáló központok | φ2-φ20 |
| CNC esztergák | φ200 |
| CNC | 2050mmX500mmX400mm |
| 5-felületes CNC központok | 1000mmX500mmX400mm |
Precíziós lemez termékek olyan alkatrészek, amelyeket vékony fémlemezekből készítenek – általában 0,5 mm és 20 mm vastag –, irányított gyártási folyamatokkal, beleértve a lézervágást, CNC lyukasztást, sajtófékezést, hegesztést és felületi kidolgozást. A "precízió" kifejezés szűk dimenziótűréseket (általában ±0,05 mm-től ±0,1 mm-ig), következetes ismételhetőséget és tiszta felületminőséget jelöl, amelyre a későbbi összeszerelési folyamatok támaszkodnak.
A Zhejiang Jiafengnél gyártunk Precíziós lemez termékek 5tengelyes megmunkáló központok, CNC esztergák és többtengelyű maróberendezések használatával, amelyek olyan összetett geometriákat tesznek le, amelyeket a hagyományos gyártás nem tud. Minden termék a gyárunkból minősített és integrációra kész.
A megfelelő anyag kiválasztása a precíziós lemezgyártásban a legfontosabb döntés. Az alábbi táblázat összehasonlítja a leggyakrabban feldolgozott anyagokat, hogy megfeleljen a mechanikai követelményeknek az alkalmazásának.
| Anyag | Szakítószilárdság | Korrózióállóság | Súly | Tipikus befejezés | Legjobb |
|---|---|---|---|---|---|
| Rozsdamentes acél 304 | 515–720 MPa | Kiváló | Nehéz | Sésülve, polírozva, passszív | Élelmiszer-felszerelések, orvosi eszközök, zárlatok |
| Rozsdamentes acél 316 | 485–690 MPa | Superior (Mo hozzáadta) | Nehéz | Elektropolírozott, ecsetelt | Tengerészgyalogos, vegyi, gyógyszerészeti |
| Hideghengerelt acél (SPCC) | 270–370 MPa | Alacsony (bevonat szükséges) | Nehéz | Porfesték, festés, galvanizálás | Szerkezeti panelek, váz, konzolok |
| Horganyzott acél (GI) | 270–370 MPa | Jó | Nehéz | Porfesték, alapozó | Kültéri terítések, HVAC alkatrészek |
| Alumínium 5052 | 195–260 MPa | Nagyon jó | Fény | Elanózis, porlakos | Űrhajópanelek, elektronika, közlekedés |
| Alumínium 6061 | 276–310 MPa | Jó | Fény | Elandázió, átlátszó réteg | Megmunkált szerkezeti alkatrészek, hűtőeleven |
| Réz C110 | 220–250 MPa | Mérsékelt | Nehéz | Bádogbevonat, passzív | Buszoncsövek, elektromos érintkezők, hőcserélők |
* Az értékek indikatív tartományok; A végső specifikációk a vastagságtól, a tempertól és a feldolgozási módszertől függnek.

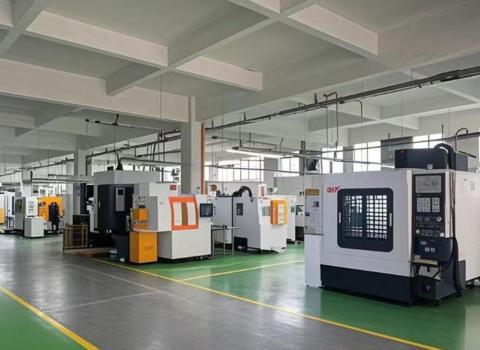

Jiafeng egy modern CNC műhelyt üzemeltet, amely kifejezetten a Precíziós lemez termékek. Az alábbiakban a kulcsfontosságú felszereléseink technikai összefoglalója elérhető tűréstartományokkal rendelkezik.
| Felszerelés típusa | Mennyiség | Munkatér | Pozíciós tolerancia | Megfelelő anyagok |
|---|---|---|---|---|
| 5 tengelyű megmunkáló központ | 1 | φ2 – φ26 mm | ±0,005 mm | Acél, alumínium, réz, titán |
| 4tengelyes megmunkáló központ | 2 | φ2 – φ20 mm | ±0,008 mm | Acél, alumínium, műanyagok |
| CNC esztergő | 2 | Legfeljebb φ200 mm | ±0,01 mm | Acél, rozsdamentes acél, alumínium |
| CNC faragóközpont | 11 | 2050 × 500 × 400 mm | ±0,02 mm | Minden fém, kompozit |
| 5-felületes CNC központ | — | 1000 × 500 × 400 mm | ±0,01 mm | Acél, alumínium, invar |
| Szálas lézervágás | — | Akár 20 mm-es acél | ±0,05 mm | Szénacél, SS, alumínium, réz |
| CNC nyomatfék | — | Akár 3200 mm hosszúsággal is | ±0,3°-os hajlási szög | Acél, alumínium, horganzott |
A bemutatott tűrések normál termelési körülmények között elérhetők. Szigorúbb tűréshatárok kérésre elérhetők kritikus alkalmazásokhoz.
A megfelelő felületkezelés meghosszabbítja a termék élettartamát, teljesíti a szabályozási követelményeket, és biztosítja a Precíziós lemez termékek a piacod által megkövetelt megjelenés.
| Befejezés típusa | Folyamat | Vastagság (μm) | Korrózióvédelem | Színválaszték | Gyakori alkalmazások |
|---|---|---|---|---|---|
| Porbevonat | Elektrosztatikus permetezés + sütő kímesztés | 60–120 | ★★★★☆ | RAL / custom | Zárak, szekrények, alváz |
| Anodizálás (II. típus) | Elektrokémiai oxidáció | 5–25 | ★★★☆☆ | Tiszta, Fekete, Arany, egyedi | Alumínium házak, panelek |
| Kemény anodizáció (III. típus) | Nagy áramú anodizáció | 25–80 | ★★★★★ | Természetes, fekete | Repülésipar, védelem, kopás felületek |
| Cink bevonat | Elektroplazolás | 5–25 | ★★★☆☆ | Tiszta, sárga kromátus | Rögzítők, tartók, csatlakozók |
| Elektromentes nikkel | Kémiai lerakódás | 5–50 | ★★★★☆ | Élénk ezüst | Precíziós alkatrészek, EMC árnyékolás |
| Passsziváció | Savas fürdő (citrikos / nitrikos) | — | ★★★★★ | Természetes SS | Orvosi, élelmiszerminőségű SS alkatrészek |
| Fogolás + átlátszó lakk | Csiszoló szalag + lakk | 5–15 | ★★☆☆☆ | Természetes / szatén | Fogyasztói elektronika, díszpanelek |
★ A besorolások relatív korrózióvédelmi szintet jeleznek egyenértékű expozíciós körülmények között. A tényleges teljesítmény az alapanyagtól és a működési környezettől függ.
Egy strukturált, dokumentált munkafolyamat biztosítja, hogy minden megrendelés – az egyetlen prototípustól a 100 000 darabos sorozatig – megfeleljen a specifikációnak, és időben érkezzen.
Gyártási képességeink széles körű szektort lefednek, ahol a méretpontosság, megbízhatóság és felületminőség nem tárgyalható.
| Ipar | Releváns szabványok | Tipikus terméktípusok |
|---|---|---|
| Elektronika / Távközlési | IPC-A-600, RoHS, REACH | Váz, EMC pajzsok, PCB burkolatok, állványok |
| Orvosi eszközök | ISO 13485, FDA 21 CFR | Sebészeti berendezésházak, steril tálcák, műszerpanelek |
| Autóipar | IATF 16949, PPAP | Konzolok, hővédők, akkumulátor burkolatok, szerkezeti keretek |
| Űripar | AS9100, NADCAP | Szerkezeti panelek, hozzáférési ajtók, légcsatornák, konzolok |
| Energia / Energia | IEC 61439, UL 508A | Kapcsoló házak, inverter házak, kábelkezelés |
Precíziós lemez termékeink egy teljes gyártási és integrációs ökoszisztéma részei. Tudjon meg többet a Zhejiang Jiafeng által kínált kiegészítő szolgáltatásokról:
